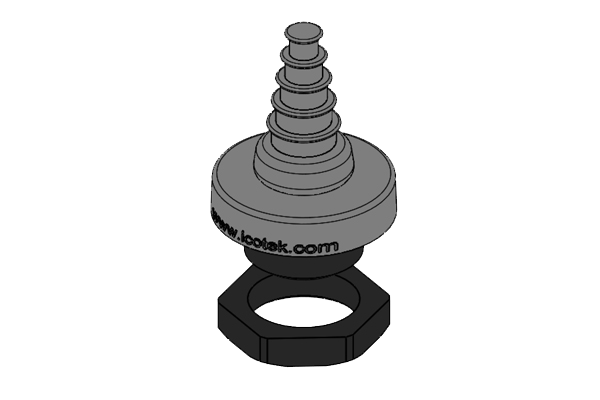

KEL-DPF 25|3-12 gy
| 订货号 | 42652 |
| EAN | 4251269309083 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 12 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 高度 | 54.9 mm |
| 安装高度 | 43.9 mm |
| 外径 | 39 mm |
| 圆形开孔尺寸 | 25.3 mm |
| 公制孔尺寸 | M25 |
| 线 | M25 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 3 - 12 mm |
KEL-DPF 塔形电缆引入底板
用于直径达70 mm的单根电缆, M25 - M85 / IP66 / IP68 / UL type 12/4X*
KEL-DPF专为将大尺寸或未知尺寸的电缆布线到配电柜或机器中而开发（最大电缆直径为70 mm）。由于其灵活性和独特的塔形结构，与常规电缆格兰头相比，电缆的进入和定位要容易得多。
用扎带固定被引入的大型电缆可以加强应力释放的效果。
DPF穿芯的切割：
比电缆直径小20％。
相应的直径标记在穿芯上。
建议使用扎带固定以提供更高的应力释放。
为了安装尺寸为75和85的KEL-DPF，我们提供了适合M75和M85塑料螺母扳手。
*4X 仅供室内使用
规格
| IP防护等级（EN 60529） | IP54, IP55, IP64, IP65, IP66, IP67, IP68 |
| UL类型等级 (UL 50E) | UL Type 12, UL Type 4X* |
| 阻燃等级 | UL94-V0, 自熄灭 |
| 温度 | -40 C° 到 100 C° |
| 材料 | 合成橡胶 底架: 聚酰胺 |
| 安装形式 | 锁头螺母拧紧 |
| 属性 | 无硅, 无卤 |
产品优势
- 无需工具，快速安装
- 可以多角度安装坚硬的电缆
- 适用标准或者公制尺寸
- 经认证的防护等级达到IP66/IP68，符合EN 60529 标准
- 产品包装包含六角形的螺钉
产品类型和尺寸
KEL-DPF 32|6-18 gy
| 订货号 | 42653 |
| EAN | 4251269309090 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 18 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 高度 | 60.4 mm |
| 安装高度 | 49.4 mm |
| 外径 | 46 mm |
| 圆形开孔尺寸 | 32.3 mm |
| 公制孔尺寸 | M32 |
| 线 | M32 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 6 - 18 mm |
KEL-DPF 40|12-27 gy
| 订货号 | 42654 |
| EAN | 4251269309106 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 27 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 高度 | 65.9 mm |
| 安装高度 | 54.9 mm |
| 外径 | 54 mm |
| 圆形开孔尺寸 | 40.4 mm |
| 公制孔尺寸 | M40 |
| 线 | M40 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 12 - 27 mm |
KEL-DPF 50|22-36 gy
| 订货号 | 42655 |
| EAN | 4251269309113 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 36 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 高度 | 65.9 mm |
| 安装高度 | 54.9 mm |
| 外径 | 64 mm |
| 圆形开孔尺寸 | 50.4 mm |
| 公制孔尺寸 | M50 |
| 线 | M50 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 22 - 36 mm |
KEL-DPF 63|27-50 gy
| 订货号 | 42656 |
| EAN | 4251269309120 |
| 包装单位 | 5 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 50 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 高度 | 82.4 mm |
| 安装高度 | 71.4 mm |
| 外径 | 77 mm |
| 圆形开孔尺寸 | 63.4 mm |
| 公制孔尺寸 | M63 |
| 线 | M63 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 27 - 50 mm |
KEL-DPF 75|39-60 gy
| 订货号 | 42657 |
| EAN | 4251269316975 |
| 包装单位 | 1 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 60 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 高度 | 82.4 mm |
| 安装高度 | 71.4 mm |
| 外径 | 89 mm |
| 圆形开孔尺寸 | 75.5 mm |
| 公制孔尺寸 | M75 |
| 线 | M75 × 1,5 |
| 线的长度 | 11 mm |
| 对于电缆直径 | 1 x 39 - 60 mm |
KEL-DPF 85|48-70 gy
| 订货号 | 42658 |
| EAN | 4251269316982 |
| 包装单位 | 1 |
| 安装形式 | 锁头螺母拧紧 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 70 mm |
| 颜色 | 灰色 (类似RAL 7035) |
| 高度 | 85.4 mm |
| 安装高度 | 71.4 mm |
| 外径 | 99 mm |
| 圆形开孔尺寸 | 85.5 mm |
| 公制孔尺寸 | M85 |
| 线的长度 | 14 mm |
| 对于电缆直径 | 1 x 48 - 70 mm |
