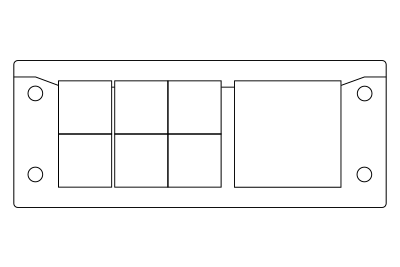

KEL-QUICK 24|10
| 订货号 | 42410 |
| EAN | 4251269308673 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 40 |
| 电缆的最大直径 | 15 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 10 x QT 小 |

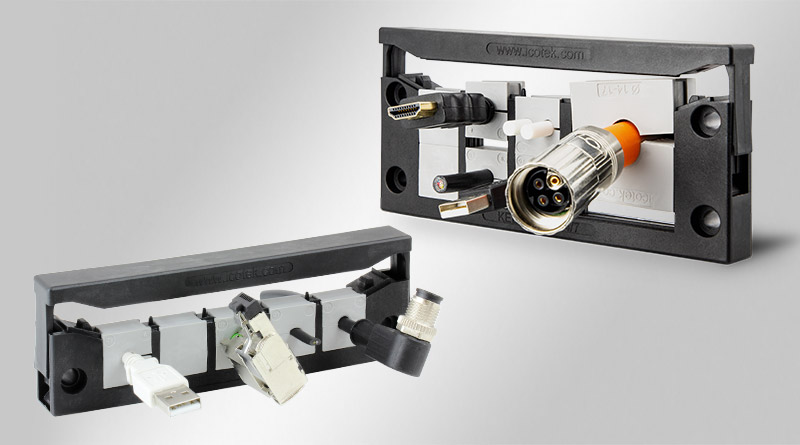

KEL-QUICK | 可分电缆引入框架
适用于带连接器的电缆，免工具安装/ IP54

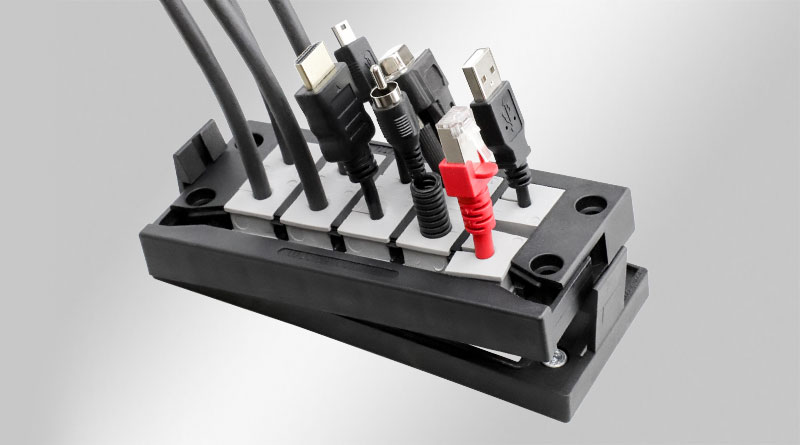

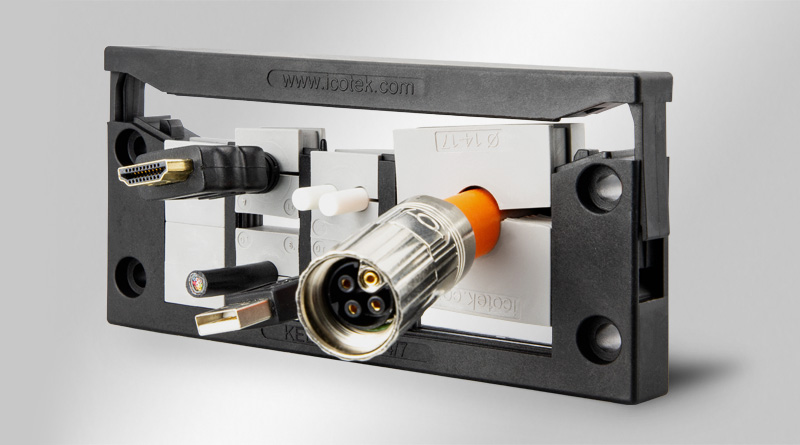

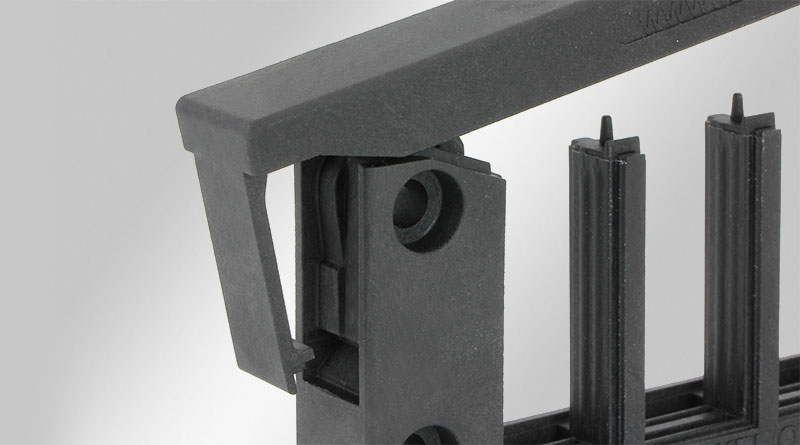

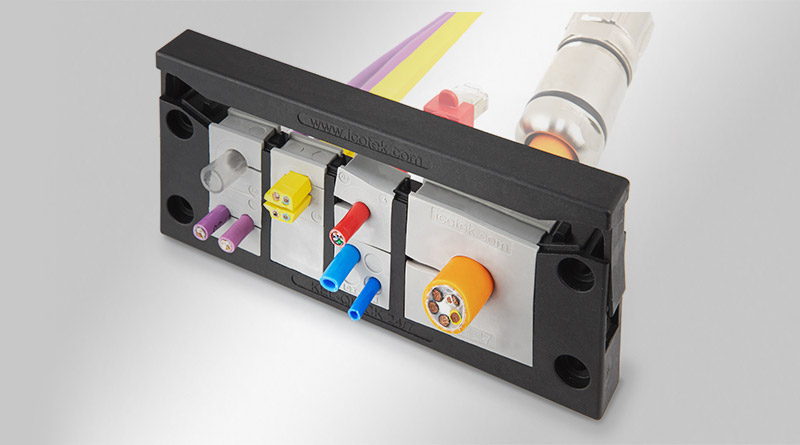

KEL-QUICK系列是一种紧凑的系统，通过可分开的QT和QTMB穿芯来布线和密封预先端接的电缆、导管或气动软管。 将QT / QTMB穿芯和电缆填充入口框架后，无需使用工具即可将盖子卡入框架座。
KEL-QUICK框架与10针，16针和24针标准重载连接器的开孔尺寸完全匹配。 KEL-QUICK-B框架与开孔尺寸46×36 mm相匹配。 这些KEL-QUICK框架可以通过螺钉安装，也可以简单地卡入KEL-SNAP框架上。

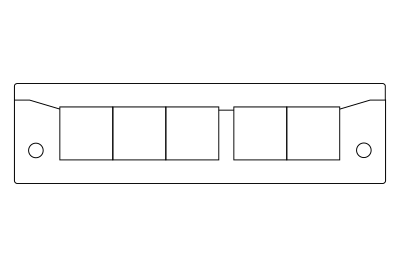

单行KEL-QUICK-E版本特别适合于扁平连接器。小型框架非常适合狭小空间的应用。
扁平橡胶垫圈含在包装盒中。
也可以集成带螺纹的电缆引入底板。 请向我们咨询您所需要的型号。
带螺纹套管的版本使螺丝可以在电缆引入框架内部固定。这样可以防止从外侧被随意拧开（避免故意破坏）。
规格
| IP防护等级（EN 60529） | IP54 |
| 阻燃等级 | UL94-V0, 自熄灭 |
| 温度 | -40 C° 到 140 C° |
| 材料 | 聚酰胺 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 属性 | 防紫外线, 无硅, 无卤, 防锈的 |
产品优势
- 快速便捷的卡入式电缆引入框架
- 有端头的电缆组件的品质得以延续
- 系统升级改造和维护变得简单快速
- 高安装密度，广泛的框架和穿芯型号可供选择
- 当使用双孔或四孔穿芯时，可以大大增加安装密度
产品类型和尺寸
KEL-QUICK 24|7
| 订货号 | 42412 |
| EAN | 4251269321559 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 25 |
| 电缆的最大直径 | 29 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 6 x QT 小, 1 x QT 大 |
KEL-QUICK 24|4
| 订货号 | 42413 |
| EAN | 4251269321566 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 10 |
| 电缆的最大直径 | 29 mm |
| 长度 | 147 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x QT 小, 2 x QT 大 |

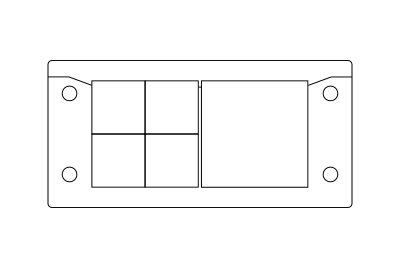

KEL-QUICK 16|8
| 订货号 | 42418 |
| EAN | 4251269308703 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 32 |
| 电缆的最大直径 | 15 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 8 x QT 小 |
KEL-QUICK 16|5
| 订货号 | 42425 |
| EAN | 4251269321573 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 20 |
| 电缆的最大直径 | 29 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 4 x QT 小, 4 x QT 大 |
KEL-QUICK 16|2
| 订货号 | 42426 |
| EAN | 4251269321580 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 2 |
| 电缆的最大直径 | 29 mm |
| 长度 | 120 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x QT 大 |

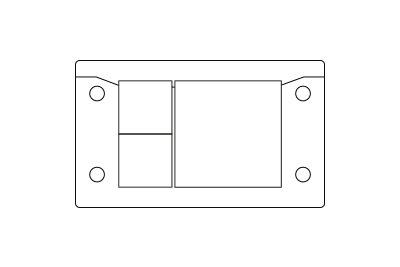

KEL-QUICK 10|6
| 订货号 | 42420 |
| EAN | 4251269316821 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 24 |
| 电缆的最大直径 | 15 mm |
| 长度 | 98 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 6 x QT 小 |
KEL-QUICK 10|3
| 订货号 | 42427 |
| EAN | 4251269321597 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 9 |
| 电缆的最大直径 | 29 mm |
| 长度 | 98 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 36 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x QT 小, 1 x QT 大 |

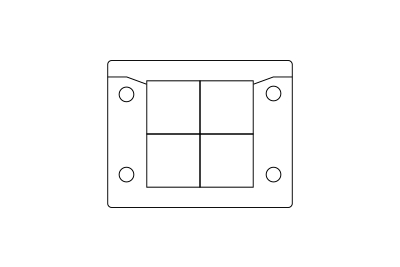

KEL-QUICK-B4
| 订货号 | 42434 |
| EAN | 4251269308727 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 16 |
| 电缆的最大直径 | 15 mm |
| 长度 | 73 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 46 × 46 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 4 x QT 小 |
KEL-QUICK-B1
| 订货号 | 42435 |
| EAN | 4251269333231 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 1 |
| 电缆的最大直径 | 29 mm |
| 长度 | 73 mm |
| 宽度 | 58 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 46 × 46 mm |
| 螺钉孔的数量 | 4 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 1 x QT 大 |
KEL-QUICK-E5
| 订货号 | 42424 |
| EAN | 4251269316869 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 20 |
| 电缆的最大直径 | 15 mm |
| 长度 | 147 mm |
| 宽度 | 38 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 112 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 5 x QT 小 |
KEL-QUICK-E4
| 订货号 | 42423 |
| EAN | 4251269316852 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 16 |
| 电缆的最大直径 | 15 mm |
| 长度 | 120 mm |
| 宽度 | 38 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 86 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 4 x QT 小 |
KEL-QUICK-E3
| 订货号 | 42422 |
| EAN | 4251269316845 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 12 |
| 电缆的最大直径 | 15 mm |
| 长度 | 98 mm |
| 宽度 | 38 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 65 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 3 x QT 小 |
KEL-QUICK-E2
| 订货号 | 42421 |
| EAN | 4251269316838 |
| 包装单位 | 10 |
| 安装形式 | 用螺钉固定, 用KEL-SNAP快速安装 |
| 电缆的数量 | 8 |
| 电缆的最大直径 | 15 mm |
| 长度 | 73 mm |
| 宽度 | 38 mm |
| 高度 | 17 mm |
| 安装高度 | 17 mm |
| 开孔尺寸 | 43 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 5.8 mm |
| 螺钉材质 | 钢，镀锌 |
| 用穿芯安装 | 2 x QT 小 |
Gasket E5
| 订货号 | 42251 |
| EAN | 4251269332654 |
| 包装单位 | 1 |
| 长度 | 147 mm |
| 宽度 | 40 mm |
| 高度 | 2.5 mm |
| 安装高度 | 2.5 mm |
| 开孔尺寸 | 112 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 6 mm |
| 颜色 | 黑色 |
| 适用于： | KEL-E5, KEL-ER-E5, KEL-QUICK-E5, KEL-FG-E5, KEL-FG-ER E5, KEL-FL 4 |
Gasket E4
| 订货号 | 42198 |
| EAN | 4251269332630 |
| 包装单位 | 1 |
| 长度 | 120 mm |
| 宽度 | 40 mm |
| 高度 | 2.5 mm |
| 安装高度 | 2.5 mm |
| 开孔尺寸 | 86 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 6 mm |
| 颜色 | 黑色 |
| 适用于： | KEL-E4, KEL-ER-E4, KEL-QUICK-E4, KEL-FL 3 |
Gasket E3
| 订货号 | 42197 |
| EAN | 4251269332623 |
| 包装单位 | 1 |
| 长度 | 98 mm |
| 宽度 | 40 mm |
| 高度 | 2.5 mm |
| 安装高度 | 2.5 mm |
| 开孔尺寸 | 65 × 24 mm |
| 螺钉孔的数量 | 2 |
| 螺钉的直径 | 6 mm |
| 颜色 | 黑色 |
| 适用于： | KEL-E3, KEL-ER-E3, KEL-QUICK-E3, KEL-FG-E3, KEL-FG-ER E3, KEL-FL 2 |
你还没发现合适的产品吗？
请使用易科智连产品搜索器组装视频
我们产品快捷、简单地组装说服您自己。
观看组装视频!
只需将穿芯装配到电缆组件上
始终可以为您找到合适尺寸的电缆引入组件及匹配的电缆穿芯！
